一生一芯

通过RTFM初步了解RISC-V指令集

题目

查阅RISC-V手册的目录, 你发现RV32I在哪一章进行介绍? 尝试在该章节中查阅RV32I的相关内容, 回答下列问题:

PC寄存器的位宽是多少?
GPR共有多少个? 每个GPR的位宽是多少?
R[0]和sISA的R[0]有什么不同之处?
指令编码的位宽是多少? 指令有多少种基本格式?
在指令的基本格式中, 需要多少位来表示一个GPR? 为什么?
add指令的格式具体是什么?
还有一种基础指令集称为RV32E, 它和RV32I有什么不同?

RV32I在第2章RV32I Base Integer Instruction Set, Version 2.1进行介绍：

PC寄存器的位宽是32.
GPR共有31个(x1-x31)，每个GPR的位宽为32.
RV32I中的R[0]被硬连线为全0，而sISA中R[0]则为通用寄存器.
指令编码的位宽为32.指令有6种基本格式(R/I/S/B/U/J).
RV32I基本格式中至少需要4位来表示一个GPR，因为RV32I选择了32个整数寄存器的配置.
add指令的具体格式为：

1 2	31 25 24 20 19 15 14 12 11 7 6 0 \| 0000000 \| rs2 \| rs1 \| 000 \| rd \| 0110011 \|

RV32E为为资源受限的嵌入式设备设计的RV32I简化版本，唯一的变化是将整数寄存器数量减少到16个。

实现两条指令的minirv处理器

题目

理解addi和jalr指令的功能后, 根据你之前设计sISA处理器的经验, 尝试设计一个支持这两条RISC-V指令的处理器.

由于GPR需要进行较多的连线工作, 为了减轻大家的负担, 我们准备了一个预先完成大量连线工作的GPR子模块. 下载后, 通过Logisim打开文件GPR.circ, 即可看到GPR的电路设计, 你可以整体选择这个电路后, 通过复制和粘贴将其加入到你工程中. 不过, 这个电路并没有实现GPR的完整功能, 你需要根据你对GPR的理解完善它.

00000000 <_start>:
  0:	01400513          	addi	a0,zero,20
  4:	010000e7          	jalr	ra,16(zero) # 10 <fun>
  8:	00c000e7          	jalr	ra,12(zero) # c <halt>
0000000c <halt>:
  c:	00c00067          	jalr	zero,12(zero) # c <halt>
00000010 <fun>:
 10:	00a50513          	addi	a0,a0,10
 14:	00008067          	jalr	zero,0(ra)

尝试通过指令集的状态机理解这个程序的功能. 理解后, 将程序其放置在ROM中, 并尝试运行你的处理器, 然后检查处理器的运行结果是否符合预期.

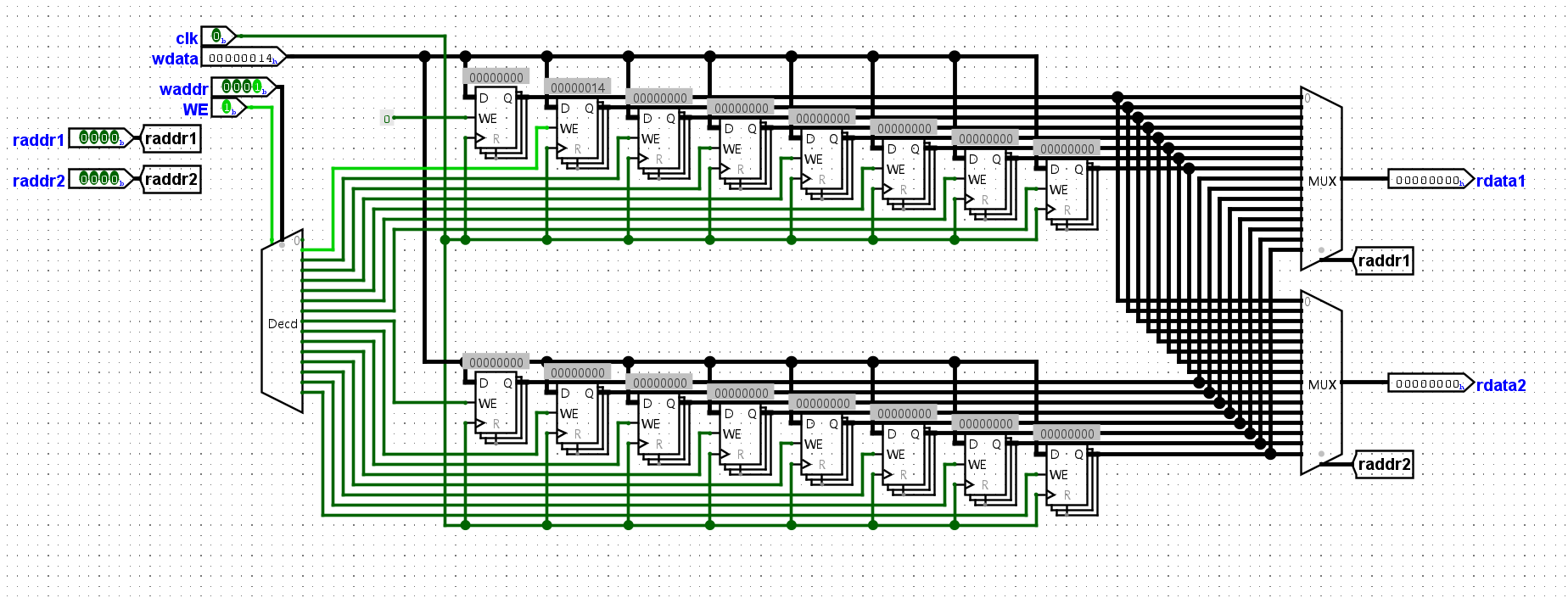

GPR模块的连线如下：

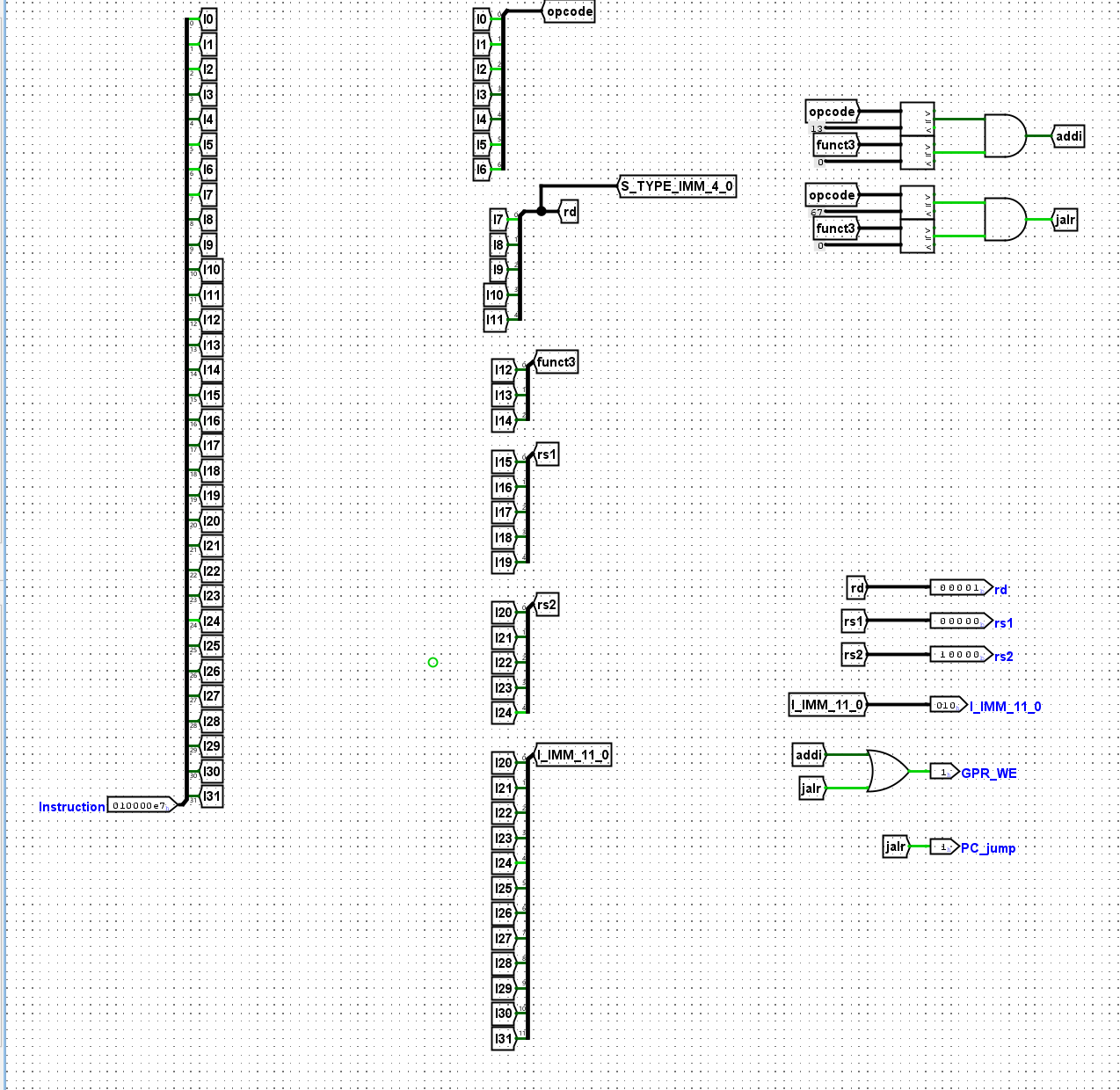

译码模块如下：

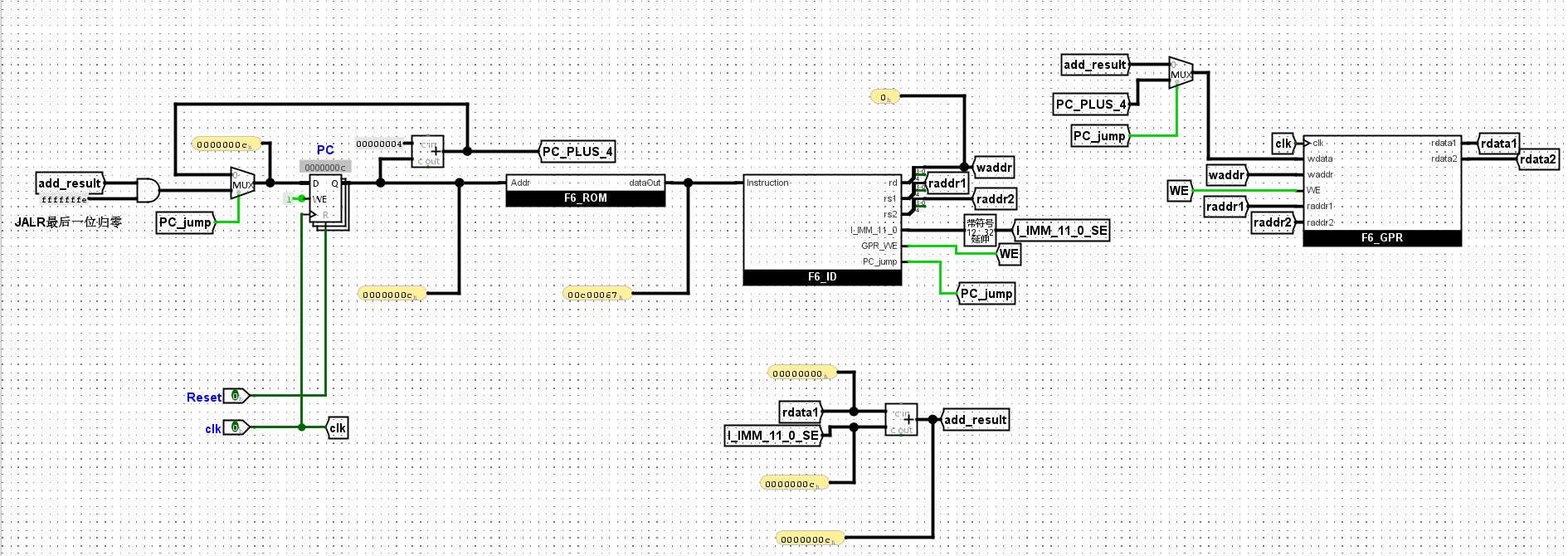

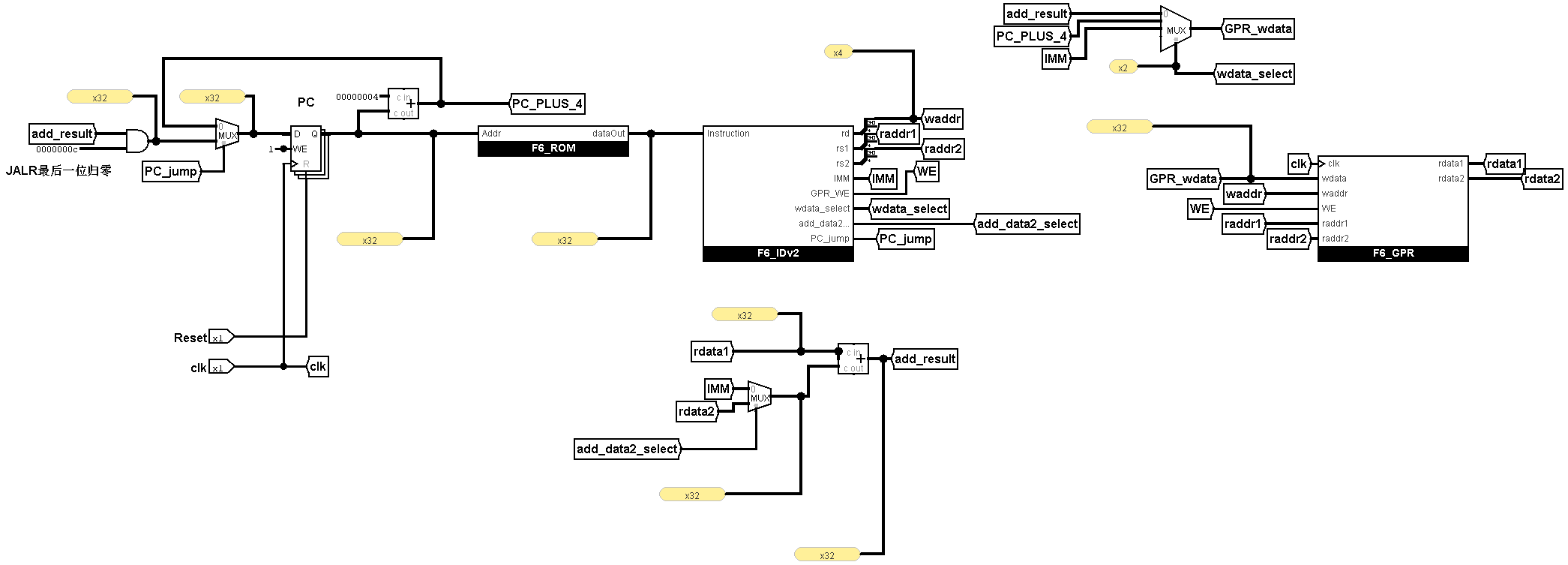

miniCPU的整体结构如下：

测试addi指令

题目

在上述测试程序中, addi指令的立即数比较小. 为了测试符号扩展的实现是否正确, 你需要让处理器执行一些立即数为负数的addi指令. 尝试编写若干条这种类型的addi指令, 并放置到ROM中, 检查你的实现是否正确.

测试以下指令：

1
2
3

0: 0x300093    addi a0, zero, 3
4: 0xfff08093  addi a0, a0, -1
8: 0x800067    jalr zero, 8(zero)

运行后，cpu的x1寄存器的值应该为2，如图所示：

实现完整的minirv处理器

题目

实现add和lui指令. 实现后, 尝试编写一些简单的指令序列放置到ROM中, 来初步检查你的实现是否正确.

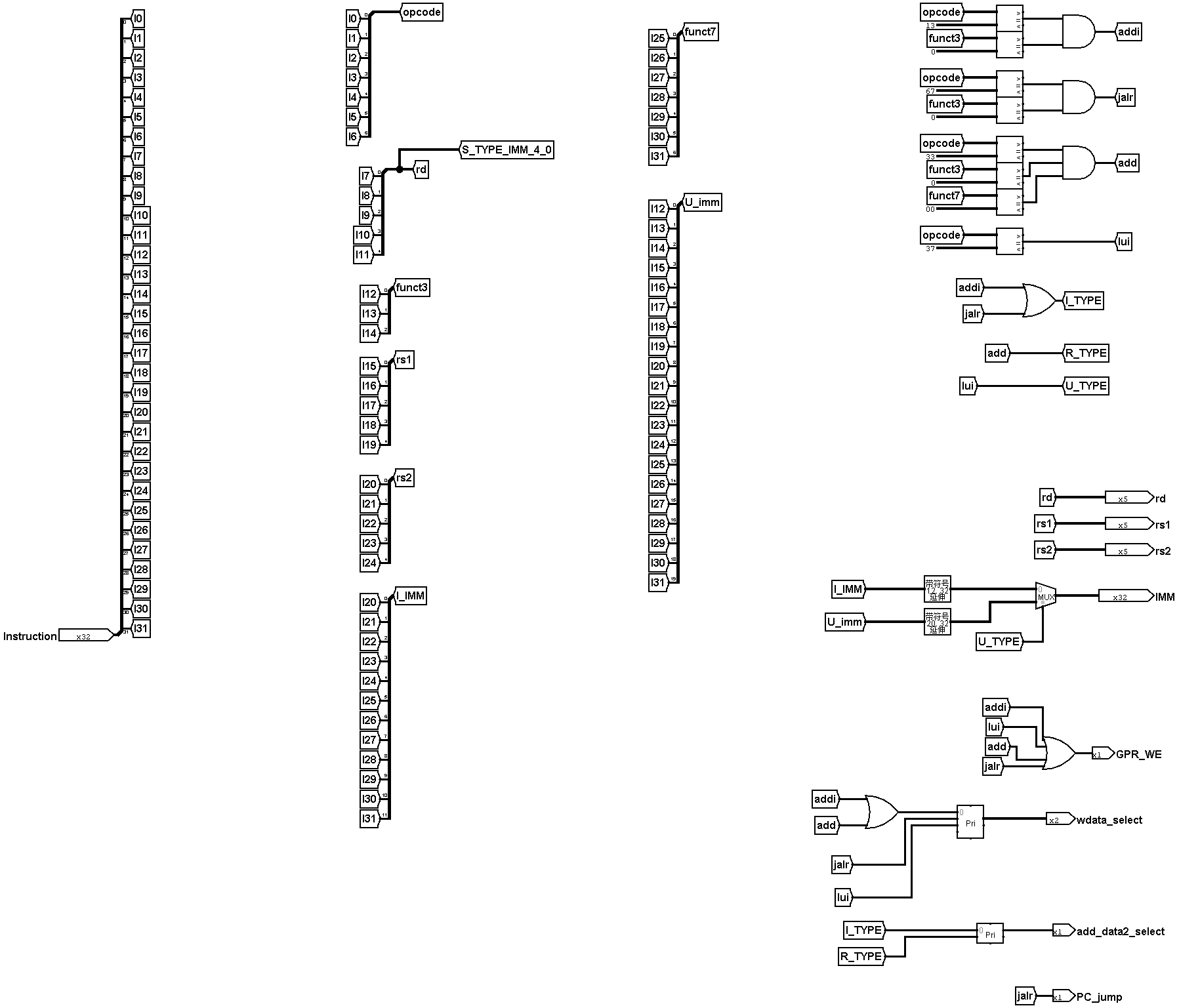

改动后的译码器如下：

整体结构如下：

使用如下程序进行测试：

0: 0x000010b7 lui x1, 1
4: 0x00002137 lui x2, 2
8: 0x001100b3 add x1, x1, x2
c: 0x00c00067 jalr zero, c(zero)

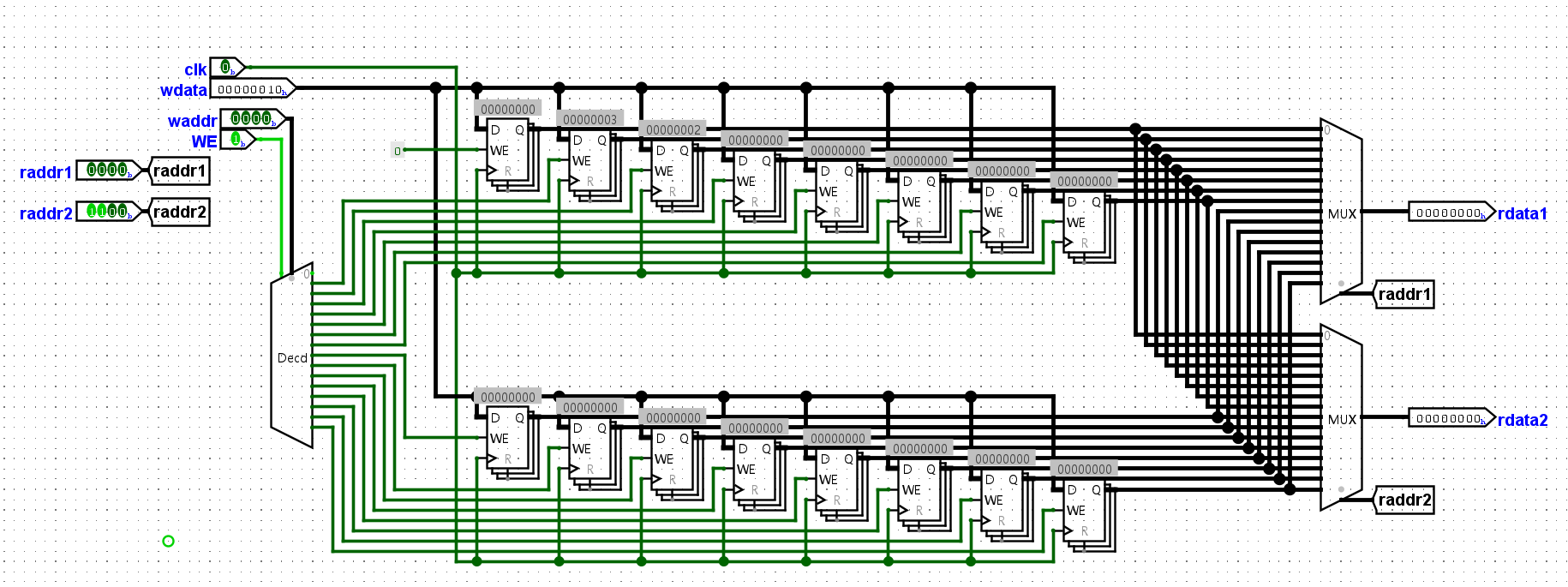

运行后，cpu的x1寄存器的值应该为3，x2寄存器的值应为2，如图所示：

实现完整的minirv处理器(2)

题目

实现lw和sw指令, 然后编写一些简单的指令序列放置到ROM中, 来初步检查你的实现是否正确. 特别地, 你可以用鼠标右键点击RAM组件, 然后通过Edit Contents在RAM中放置一些数据, 来帮助你测试访存指令的行为.

因为yxys文档中说明了不考虑内存未对齐的情况，因此可以直接使用指令地址的高30位来作为访存地址。

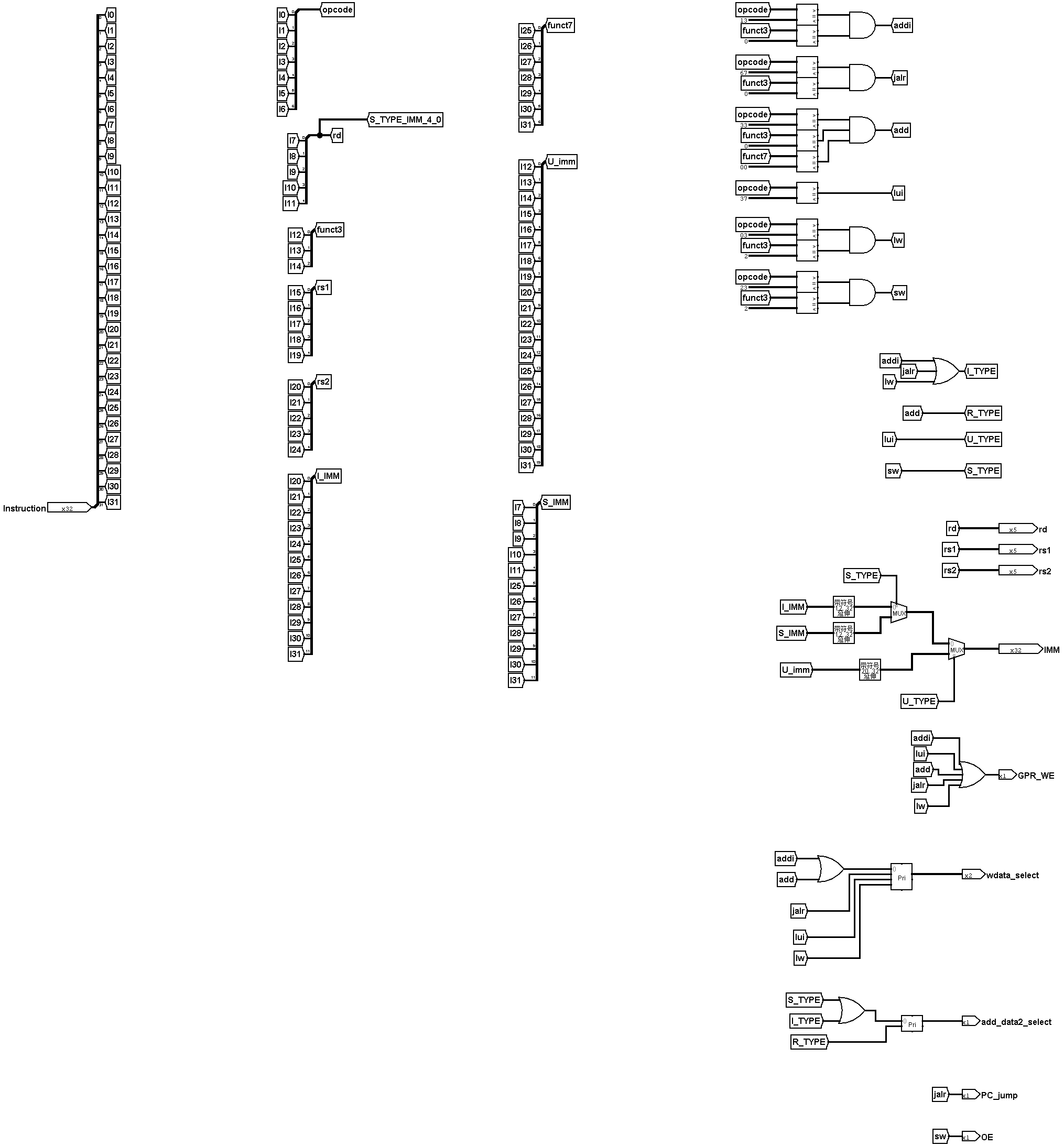

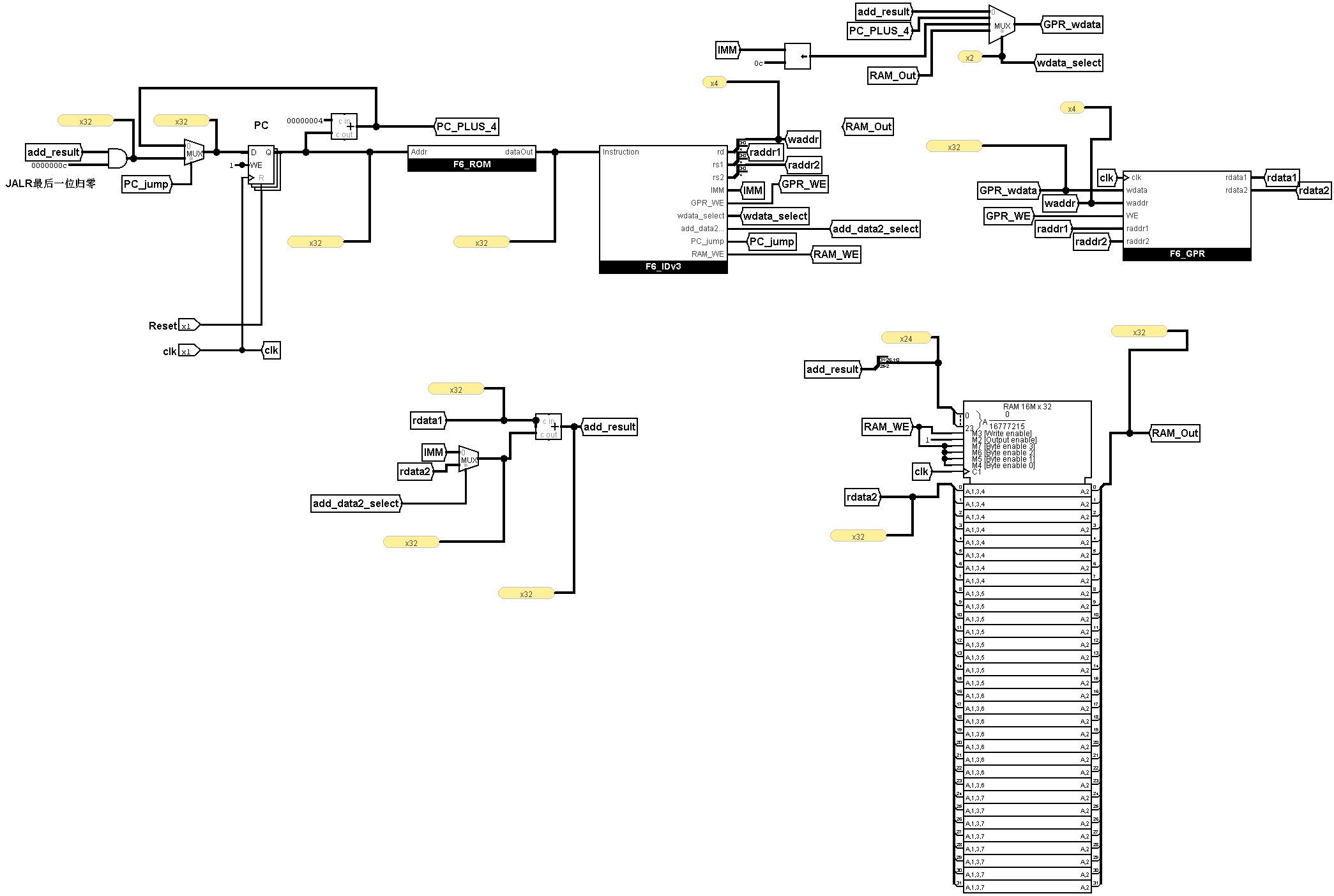

增加lw和sw指令支持后的译码器和cpu结构图如下：

首先编辑RAM中地址0x1为0xaa，然后使用如下程序进行测试：

1 2	0: 0x00402083 lw x1, 0x100(x0) 4: 0x00102023 sw x1, 0x0(x0)

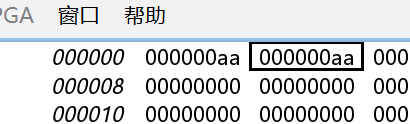

程序执行后，RAM中0x1和0x0都应该存储0xaa，如图所示:

实现完整的minirv处理器(3)

题目

实现lbu指令, 并通过一些指令序列来初步检查你的实现是否正确.
Hint: 你可以先在RAM中放置一个4字节的数据0x12345678, 并通过lw指令读出它(假设数据位于内存地址a), 确认读出结果为0x12345678. 然后通过若干条lbu指令分别从内存地址a, a+1, a+2, a+3中读出数据, 我们预期这些lbu指令分别读出0x78(对应地址a), 0x56, 0x34, 0x12(对应地址a+3).

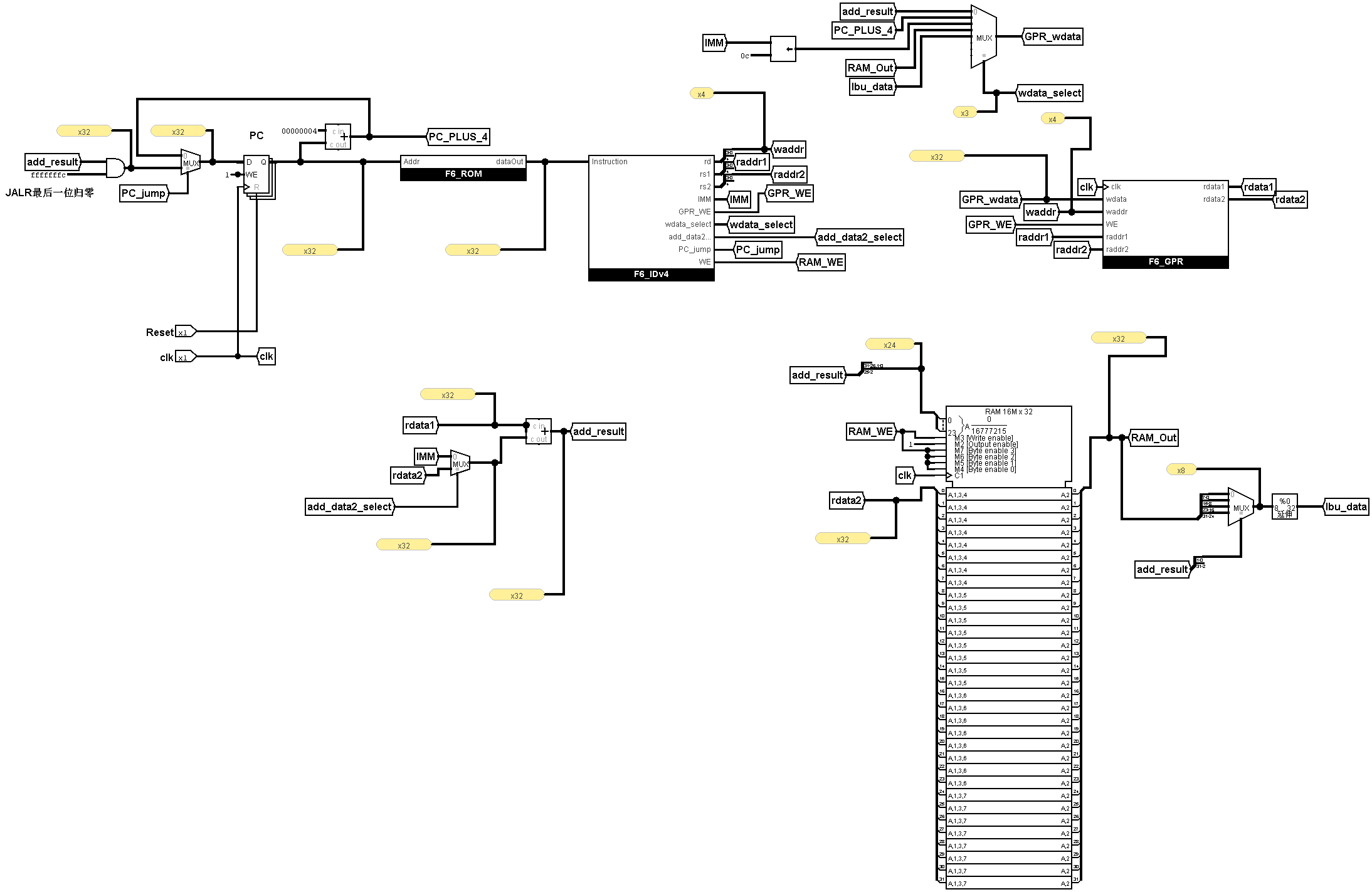

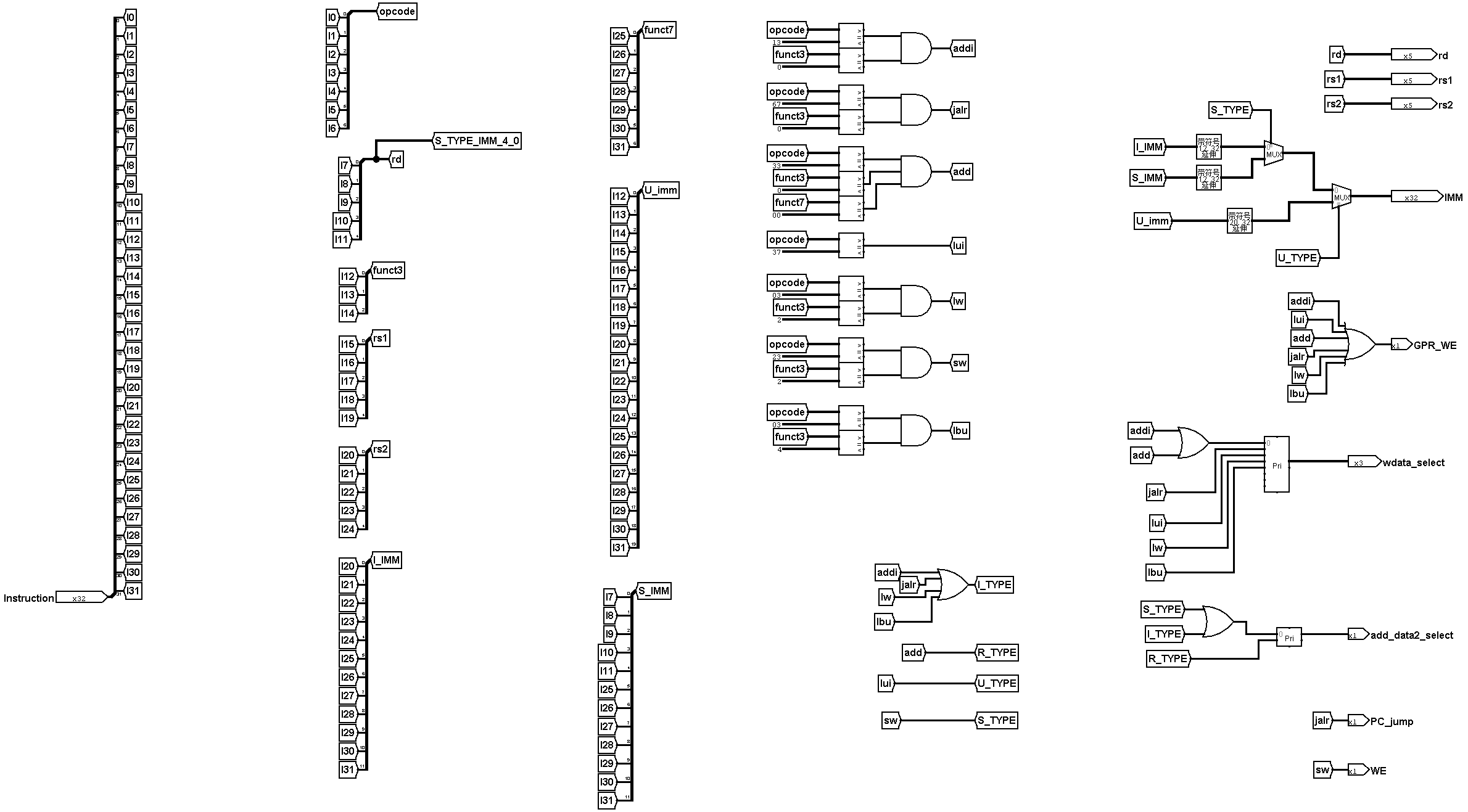

增加lbu指令后的译码器和CPU结构如下:

我们先将RAM中0x0地址设为0x12345678，然后使用lw指令将0x0的数据存入x1,然后将0x0、0x1、0x2、0x3的但单字节分别存到x2、x3、x4、x5，测试程序如下：

0: 0x00402083 lw  x1, 0x100(x0)
4: 0x00102023 lbu  x2, 0x0(x0)
8: 0x00104183 lbu x3, 0x1(x0)
10:0x00204203 lbu x4, 0x2(x0)
14:0x00304283 lbu x5, 0x4(x0)

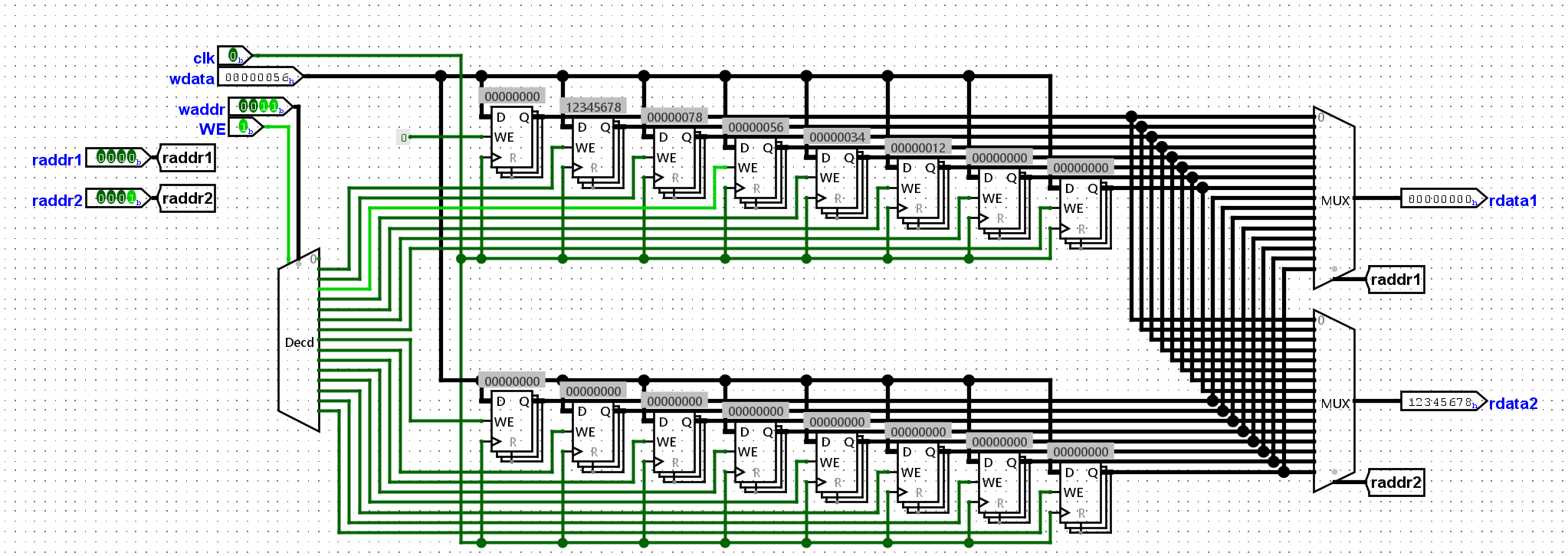

测试结果如下，可以看到数据被正确的放入对应寄存器：

实现完整的minirv处理器(4)

题目

实现sb指令, 并通过一些指令序列来初步检查你的实现是否正确.
Hint: 你可以先在RAM中放置一个4字节的数据0x12345678, 并通过lw指令读出它(假设数据位于内存地址a), 确认读出结果为0x12345678. 然后通过若干条sb指令分别往内存地址a+3, a+2, a+1, a+0 中写入0x90(对应地址a+3), 0xab, 0xcd, 0xef(对应地址a); 写入之前, 可以通过addi指令配合零号寄存器, 来向目的寄存器写入一个立即数, 从而实现sISA中li指令的效果. 最后再次通过lw指令读出新数据, 我们预期读出结果为0x90abcdef.

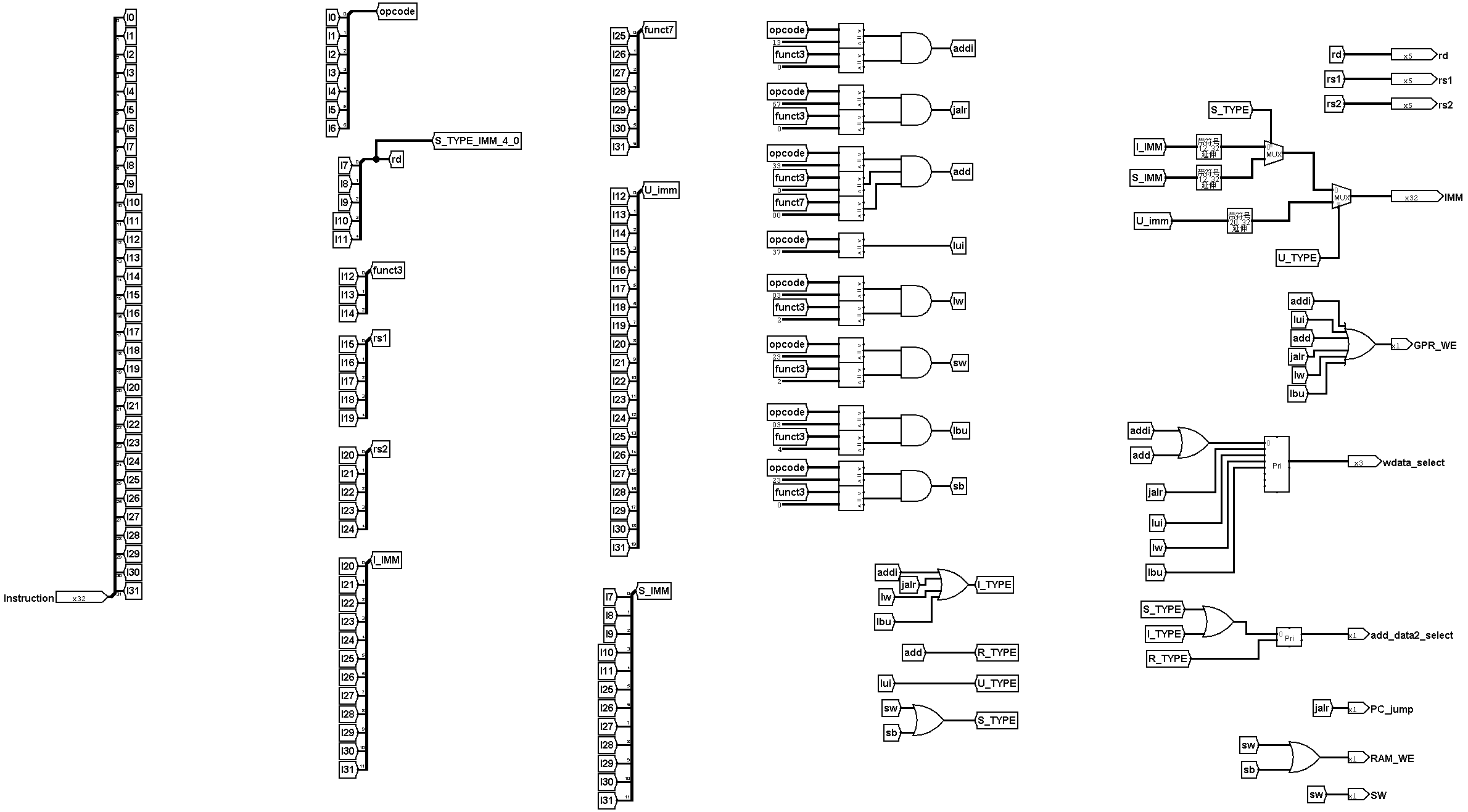

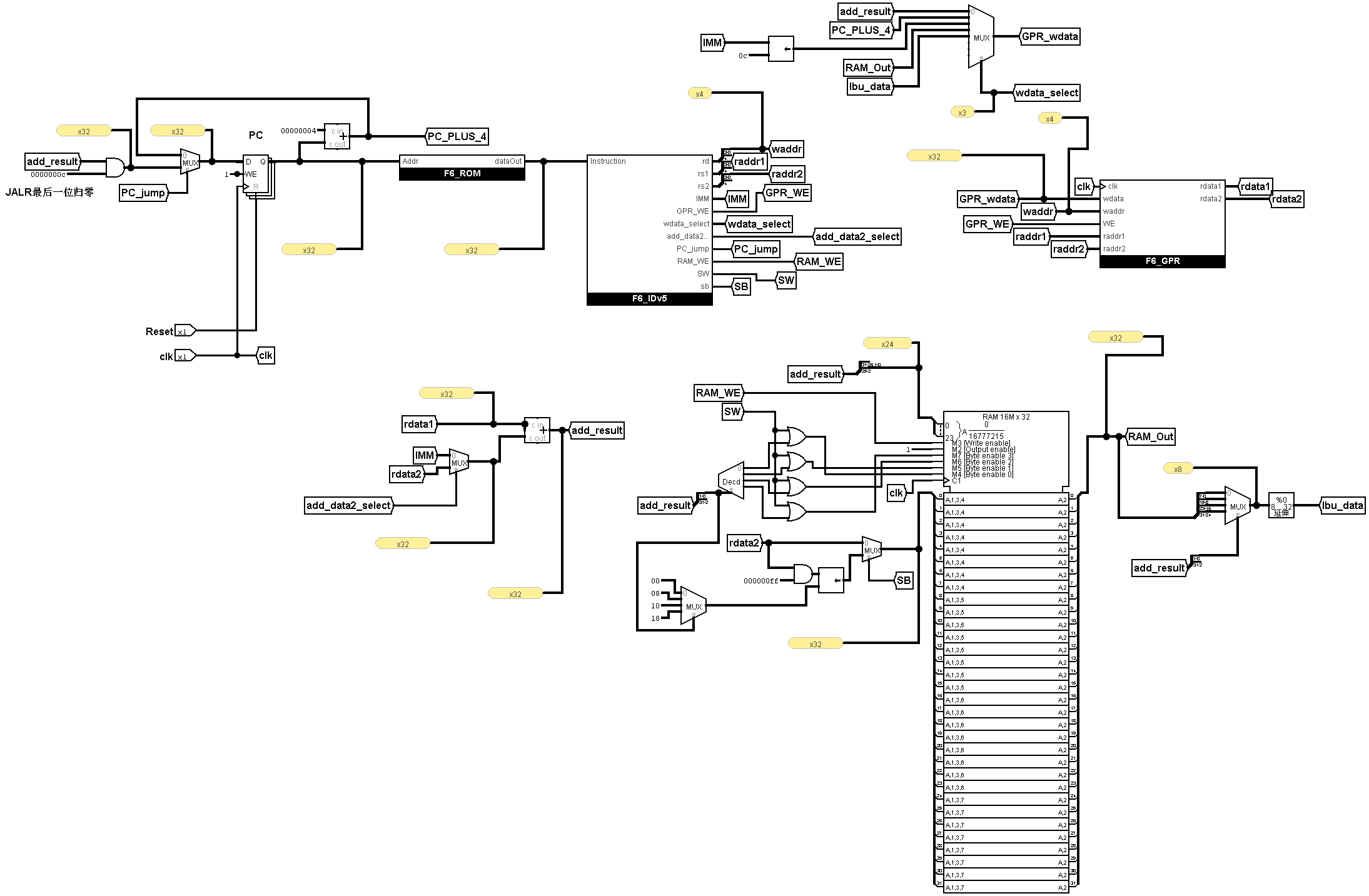

增加对SB指令支持后的译码器结构图和CPU结构图如下所示：

测试程序如下：

0: 0x00402083 lw  x1, 0x100(x0)
4: 0x09000113 addi x2, x0, 0x90
8: 0x002003a3 sb x2, 0x0(x0)
a: 0x0ab00113 addi x2, x0, 0xab
c: 0x00200323 sb x2, 0x1(x0)
10:0x0cd00113 addi x2, x0, 0xef
14:0x002002a3 sb x2, 0x3(x0)
18:0x0ef00113 addi x2, x0, 0xef
1c:0x00200223 sb x2, 0x3(x0)
20:0x00200223 lw x1, 0x0(x0)

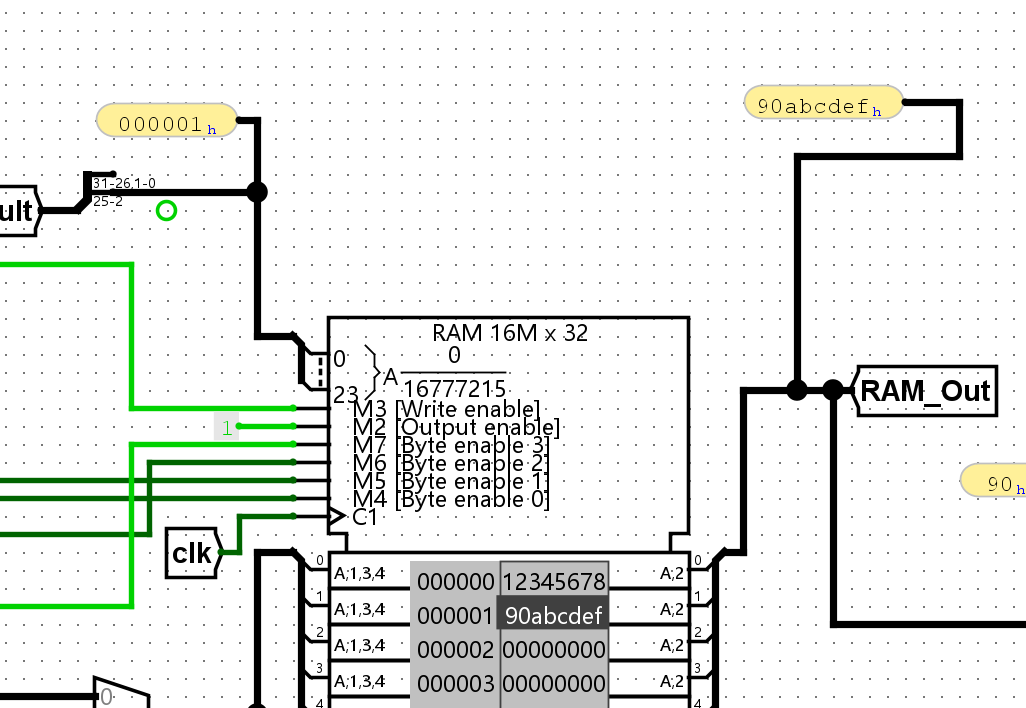

测试结果如下，可以看到RAM中地址为0x2的字被正确写入0x12345678。
